Description
- Etat: PIèce de réemploie (Pièce devenue sans usage, mais encore fonctionnelle)
- Remplace la réf. Nato # 2520-14-432-6758

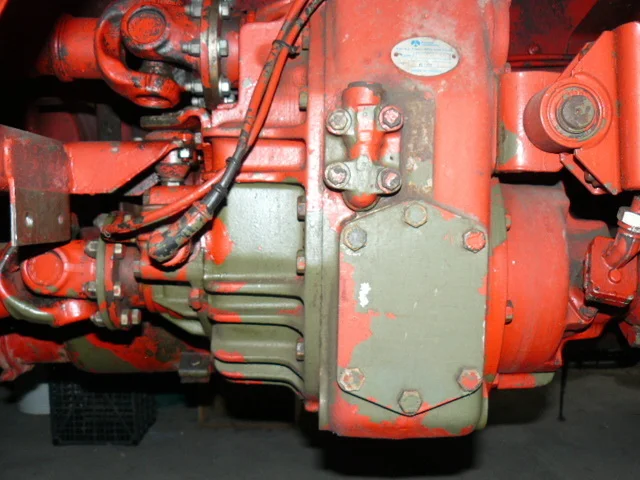

- Localisation: Chassis, fixée sur le châssis, derrière la boite de vitesses et en reçoit son mouvement par un arbre de transmission court à cardan. La Boite de transfert transmet le mouvement aux arbres de transmission avant et arrière par différentiel longitudinal, répartiteur de couple. La transmission vers le pont avant est toujours en prise et est dotée d’un dispositif de blocage de différentiel longitudinal.
- Boite de transfert
- Fabricant: SOMA
- Type: T 232
- réf. # 75450237
- B.T.: Séparée de la boite de vitesses
- Puissance moteur: 180 cv / 135 kw
- Vitesse d’entrée maxima.: 3500 tr./mn
- Couple, capacité, entrée max.: 2 500 N.M (en PV)
- BT a deux rapports
- Gamme normal (G.V.) Grande vitesses: 1
- Gamme réduite (P.V.) Petit vitesses: 1.75
- Diférentiel: entrée max. 2500 N.M (en PV)
- Type de boitier: acier
- Poids: 95,00 kg
- 4×2 → 4×4
- GV → PV
- Mouvement transmis à l’AV et à l’AR par différentiel longitudinal, avec répartiteur de couple.
- Commande pneumatique des rapports PV/GV de la boite de transfert et du blocage de diffèrentiel longitudinal.
- Rapports de démultiplcation – Gamme réduite:
- avec boites de vitesses type ZF S5-24
- AR 1 2 3 4 5
- 12.4 7.22 7.22 4.12 2.55 1.723
- Face avant: 2 manchons 1535 DIN
- Face arrière: 1 machon 1600 DIN
- Matière: Fonte & acier
- Chape AV, AR: 542 mm
- Poids: 95,00 kg (sans huile)
- Dimensions, encombrement, voir croquis joint:
- Longueur: 520 mm
- Largeur: 370 mm
- Hauteur: 474 mm
- Description, composition de la Boite de transfert:
- 2 carters assemblés,
- une réduction par pignons et dispositif de crabotage sur la sortie d’arbre avant,
- un arbre de commande de pont arrière, avec point mort,
- une pompe à huile,
- une prise de câble de tachymètre.
- Se monte sur les véhicules Renault V.I. TRM 2000, 110.150 Ti 4×4
- Nombre de kilomètre: (environ) 12 500 km
- Capacité d’huile: 3 litres
- Garantie: 6 mois
- Expédition: sur palette bois, caisse bois « gerbable » dimensions 60 x 40 x ht 70 cm, volume pour le transport: 0,140 m3 – Poids 104,00 kg
- Unité de vente: La pièce
