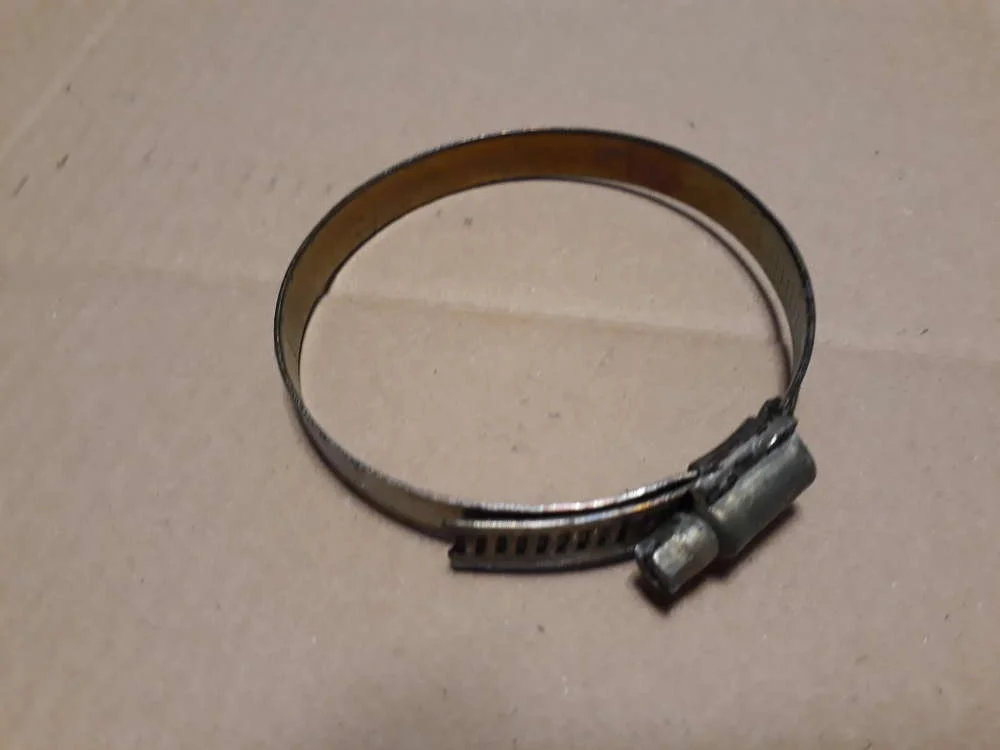

Hose clamp / Collier type vis SSF 75-95 LG12 – réemploi

Description

• Etat: Pièce de réemploi (Pièce devenue sans usage, mais encore fonctionnelle)
• Remplace les réf. Nato # 4730-14-358-3286 – Man # A0022111029
• Localisation: Admission d’air au bloc moteur
• Collier type vis SSF 75-95 LG12
• Type: collier de serrage à bande pleine à crémaillière emboutie
• Désigné: 77-95/12 MM W2
• Matiéres : Bande-cage Acier inox – Vis Acier zingué 1.4016 / AISI 430 / SS 2320
• Qualité: W2
• Fabricant: Awab
• réf. #
• Poids: 0,045 kg
• Dimensions, voir croquis joint:
• D : 77-95 mm – Ø collier min – max
• A : 12,00 mm –  Largeur de collier
• C : 7,00 mm – Ecrou, section
• F : 12,00 mm – Passage
• S : 1,41 mm – Epaisseur, collier
• Vis: Crucifirme
• b: 30,00 mm – Cage, longueur
• L : 15,00 mm – Longueur
• H : 11,00 mm – Cage, hauteur
• Couple de serrage recommandé: 3.24Nm
• Couple de serrage max: 4.5Nm
• S’applique avec le véhicule Renault V.I. TRM4000
• Voir planche jointe 23.20 : Collier type vis SSF 75-95 LG12 réf. RVI # 0022111029 – véhicule Renault V.I. TRM4000
• Emballage pièce: Sachet plastique, poids 45 gr. / Emballage expédition:
•
