Description
- Etat: Pièce neuve
- Remplace la réf. Case IH # 75250895
- Matière: Acier
- Colorie: noir
- Poids: 17,400 kg
- Localisation: Pont arrière de la niveleuse

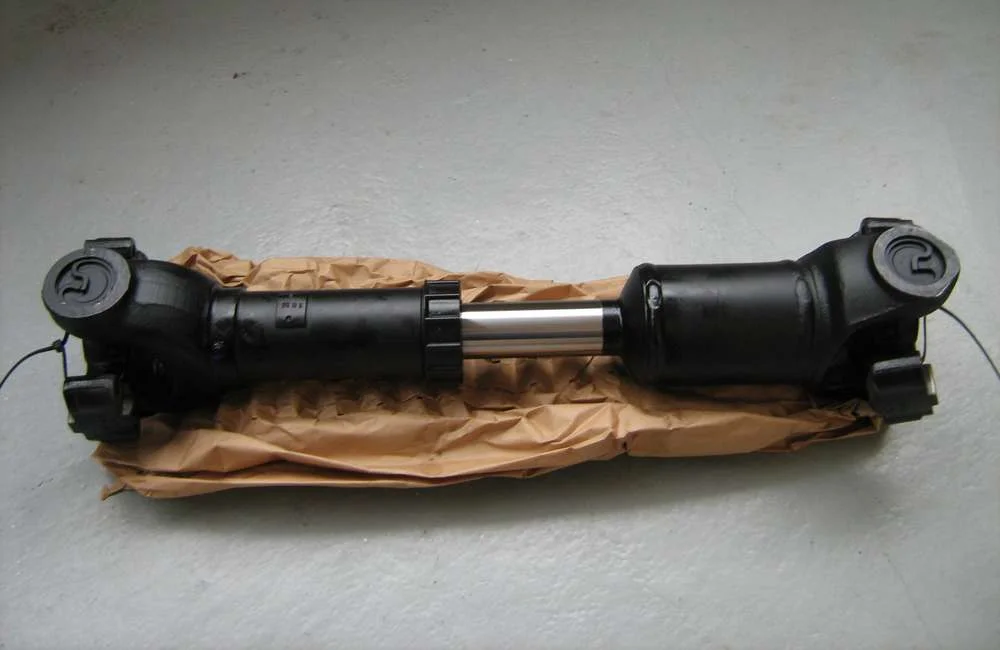

- Transmission à cardans constitué d’un arbre de transmission articulé et coulissant, muni à chaque extrémité d’un joint de cardan. Cet ensemble permet de transmettre un mouvement de rotation entre deux mécanismes désaxés l’un par rapport à l’autre
- Type: Transmission tubulaire coulissante, 2 chapes pour croisillon, fixation avec Circlips Snaps
- Dimensions :
- L – Longueur maximale de l’axe replié à l’axe du croisillon: 570 mm
- A – Longueur minimale de l’axe replié à l’axe du croisillon: 450 mm
- Extrémité du joint coulissant
- S – Glissement entre bride (S = L- A ): 120 mm
- B – Angle maximal: 25°
- Extrémité du joint étanche
- Dimensions du tube 88.5 mm
- C – Angle maximal: 25°
- Dimensions du tube
- F – Portée du joint universel: 142 mm
- G – Diamètre de la cuvette de roulement: 41.35 mm
- Joint d’articulation à fourche fixe
- Bloc à patins et circlips / Bloc à patins et circlips internes
- S’applique sur les machines New-Holland Construction, Niveleuses RG 140.B / 170.B / 200.B / F140B / F170B / F200B Tiers III – Case Niveleuses 865 DHP, 845B, 845, 865 VHP, 845 DHP, 885, 845 DHP, 865, 885, 865, 845, 885
- Voir planche jointe repère 6 – CNH RG 200.B
- Emballage, Carton renforcé, dimensions 225 x 225 x 700 mm, poids 19 kg, volume 0,034 m3
- Unité de vente: La pièce
