Description
- Etat: Pièces neuves
- Remplace les réf. RVI # 5001835149, # 5001845849
- Localisation: Bloc moteur
- Unité cylindre
- Kit de réparation, Piston / Chemise de cylindre / Joint de chemise de cylindre
- Alésage, chemise de cylindre: Ø 120.00 mm
- Poids du kit: 5,379 kg
- Les pièces livrées sont désignées par le repère et la référence RVI:
- 2 : # 5001834330 – Chemise de cylindre + piston
- 3 : # 0000157968 – Joints d’étanchéité
- 4 : # 5003065201 – Joint d’étanchéité, sup.
- 5 : # 5003065159 – Joint d’étanchéité, inf.
- 6 : # 5001834329 – Jeu de segments
- 9 : # 5003065059 – Joint d’étanchéité
- 10 : # 0000157821 – Axe de piston
- 11 : # 5010295818 – Circlip
- Dimensions voir croquis joint:

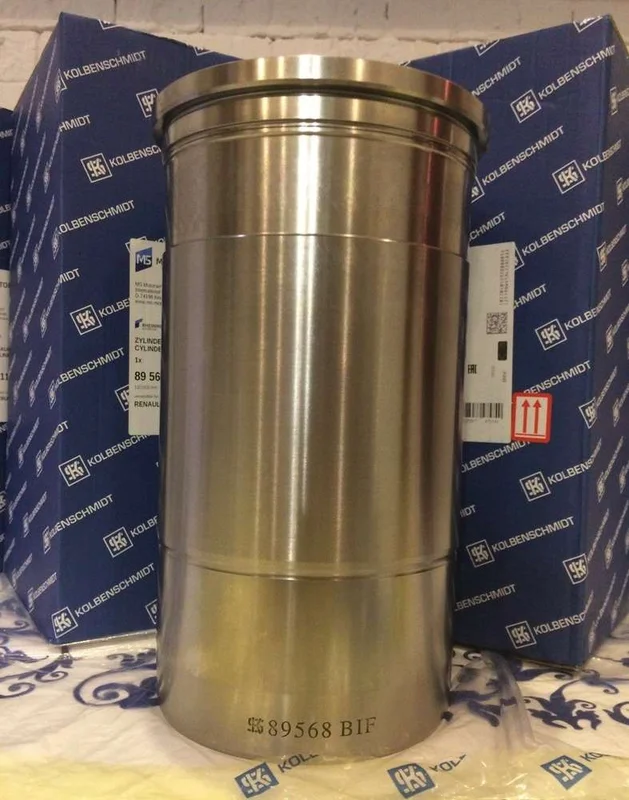

- Chemise de piston
- Alésage: 120.00 mm
- D : 147,50 mm – Bride Ø ext.
- B : 137,20 mm – Chemise Ø ext.
- E : 9.38 mm – Bride, hauteur
- F : 0.75 mm – Hauteur de cloison de gorges de piston supérieure
- C : 256.75 mm – Longueur
- Piston complet
- E : 120,00 mm – Ø extérieur
- K : 83,8 mm – Hauteur d’axe
- G : 138,5 mm
- Profondeur de chambre: 22.7 mm
- Diamètre de chambre: 74 mm
- Segment H= 3,5 mm # 5010339943 – CDF
- Segment H= 3.0 mm # 5000667794 – Etanchéité
- Segment H= 4,0 mm # 5000684682 – Racleur
- Axe de piston D= 50 mm, L= 97.4 mm
- Travaillé mécaniquement : Avec encoche/ découpe pour gicleur
- Joint de chemise de cylindre:
- Epaisseur: 2 mm
- Diamètre int.: 128 mm
- S’applique avec le moteur diesel 6 cyl. Renault V.I. MIDR 06.20.45
- Se monte sur le véhicule Renault V.I. MAXTER 6X4 8X4, PREMIUM TR 4X2 —->1999, PREMIUM 6X2&6X2/4 —->1999, MAXTER 4X2-4X4, PREMIUM PR 4X2 —->1999, KERAX —->1999, PREMIUM 260 SP, PREMIUM TR 4X2 —->2000—>, PREMIUM (FAB22E/H/J/Q/R)2000—->, PREMIUM (FAB22A)2000—->, KERAX 33A—->S 2000—>2002, KERAX (FAB33A/…/../../R) 2003—>
- Voir planche jointe rep. 1 : Unité cylindré : véhicules Renault V.I. MAXTER 4X2-4X4
- Emballage pièces: Carton dimensions 12,8×12,8×28,5 cm, poids: 5,496 kg / Emballage expédition:
- Unité de vente: Le kit
- Frais de port, à destination de la France métropolitaine: 20,95 €
- Frais de port, à destination de la Guadeloupe, Martinique, Mayotte, Réunion, Guyane, ST-Pierre-et-Miquelon, Saint-Barthélémy: 47,90 €
